TIÊU CHUẨN ĐỘ BỀN MỸ F1566

Theo tiêu chuẩn bộ bền Mỹ - F1566 là phương pháp kiểm tra để công nhận chất lượng độ bền nệm lò xo túi, nệm lò xo hộp và nệm thành phẩm hoặc cả hai để đảm bảo tính đồng nhất của kết quả.

Những phương pháp thử nghiệm này được áp dụng cho các đơn vị lõi nệm không bọc và không giới hạn ở các lỗ thông hơi, buồng không khí và lõi bọt. Dữ liệu được phát triển là để phân tích so sánh không áp dụng tiêu chí đạt/ không đạt.

Phương pháp giúp kiểm tra tác động và kiểm tra độ bền/ biến dạng bề mặt đòi hỏi các mẫu được lưu trữ. Những phương pháp thử nghiệm này sẽ được sử dụng trên các sản phẩm mới được sản xuất.

Tiêu chuẩn này không có ý định giải quyết tất cả các mối quan tâm về an toàn, liên quan đến việc sử dụng nó. Người sử dụng tiêu chuẩn này có trách nhiệm thiết lập các thực hành an toàn và sức khỏe phù hợp và xác định khả năng áp dụng các giới hạn quy định trước khi sử dụng.

Các phương pháp kiểm tra theo tiêu chuẩn bộ bền Mỹ - F1566

• Các phương pháp thử nghiệm riêng biệt được phát thảo để sử dụng trong việc đánh giá các thành phần nệm, trẻ sơ sinh và vỏ hộp và bộ nệm và bộ nệm. Bao gồm có 3 phương pháp: kiểm tra bao gồm các phép đo độ cứng vững, độ bền, ảnh hưởng của tác động và thay đổi chiều cao.

• Một hoặc hai phương pháp thử nghiệm sẽ được sử dụng riêng lẻ hoặc kết hợp để đưa ra các đánh giá phù hợp. Bất kỳ biến thể nào từ quy trình kiểm tra cũng cần được lưu ý trên mẫu thử thích hợp và trong kết quả cuối cùng là thông báo về phương sai.

• Trước khi thử nghiệm, các đơn vị điều kiện tối thiểu là 8h.

Kiểm tra độ cứng

♦ Nệm lò xo túi:

• Vật mẫu: Vật thử nghiệm là lõi nệm không bọc của đơn vị móng linh hoạt. Các loại lõi có thể điều chỉnh độ cứng cần lưu ý cài đặt độ cứng của lõi trên mẫu thử thích hợp.

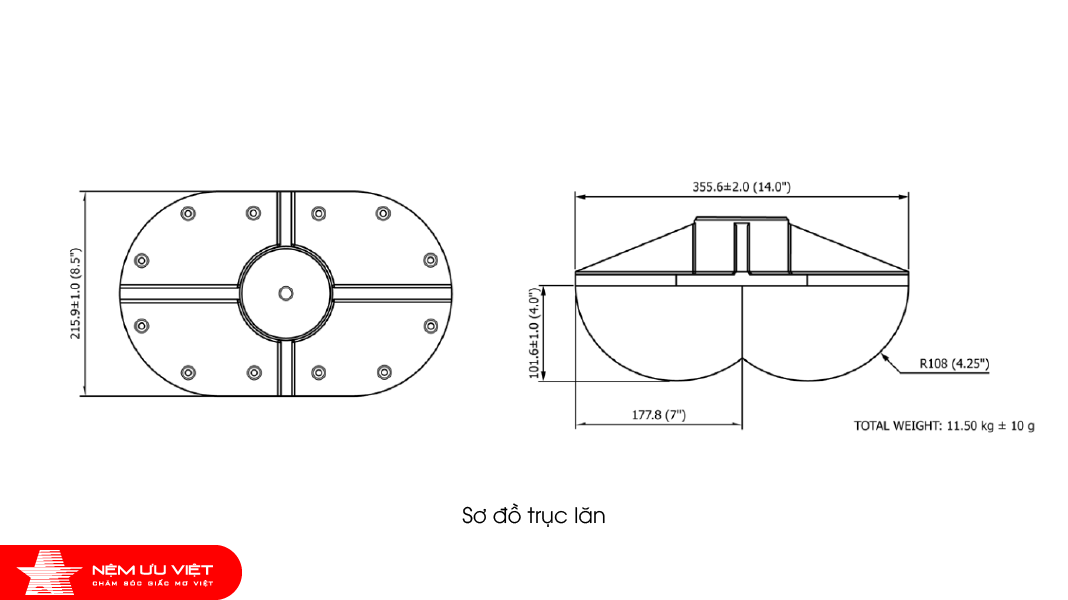

•  Bộ máy trục lăn phải xung quanh đĩa cứng có đường kính 344 ± 5​​mm (13,54 ± 0,2 in) được kết nối với cơ cấu tải với kết nối linh hoạt.
• Cơ chế: Một thiết bị có khả năng cung cấp tải từ 1355N (300 lbf) trở lên với độ chính xác là ± 1%.
• Thiết bị làm lệch hướng - để sử dụng trong việc xác định độ võng, nghĩa là thước đo hoặc thiết bị điện tử chính xác đến 1mm (1/32 in) với tỷ lệ đột quỵ tối thiểu 101,6mm (4 in).

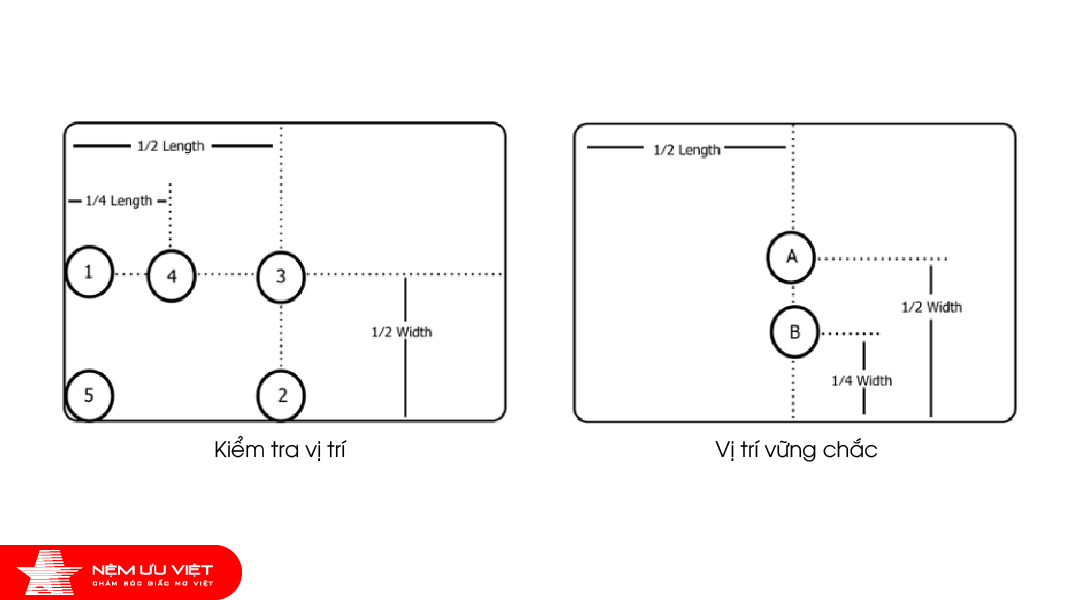

• Thủ tục kiểm tra: Đặt mẫu trực tiếp lên một bề mặt phẳng. Tại mỗi vị trí mẫu, quy trình 2A với trục lăn được áp dụng, điểm tham chiếu bằng 0 phải được xác định bằng cách sử dụng tiếp điểm chung là 4,4N. Chạy thử nghiệm tại bốn địa điểm riêng biệt như trong hình. 2 quy trình 6A. Vị trí 5 là tùy chọn.
• Tại mỗi vị trí thử khi trục lăn được đẩy xuống đơn vị, đo lực được làm tròn đến 2N gần nhất với sai số ± 1mm ​​từ bề mặt trên cùng của nền. Tốc độ thử nghiệm là 50 ± 5/ phút (2 ± 0,2 in/mm).

Kết quả: Xác định xếp hạng độ cứng cho đơn vị con được xây dựng đồng đều bằng cách tính tổng giá trị điện trở tại vị trí 3 và 4 cho tất cả các độ võng và lặn tổng cộng trung bình hai. Xác định xếp hạng độ cứng cho đơn vị con không được xây dựng đồng đều bằng cách chỉ sử dụng giá trị điện trở tại vị trí 3. Xác định xếp hạng độ cứng cho vùng bắp chân/ vai chỉ sử dụng các giá trị tại vị trí 4. Bất kỳ sự khác biệt nào giữa 3 và 4 sẽ được tính bằng tỷ lệ phần trăm tăng của vị trí 3 so với số đọc tại vị trí 4. Xác định xếp hạng độ cứng cho cạnh bằng cách tính tổng các giá trị điện trở tại vị trí 1 và 2 cho tất cả các độ lệch và chia tổng cho trung bình. Xác định xếp hạng độ cứng của góc bằng cách tổng giá trị điện trở cho tất cả các độ lệch tại vị trí 5.

♦ Nệm lò xo túi hoặc nệm lò xo hộp hoặc bộ nệm:

• Vật mẫu được kiểm tra là nệm hoặc bộ nệm. Loại nệm có độ cứng có thể điều chỉnh cần lưu ý cài đặt độ cứng của nệm trên mẫu thử thích hợp.

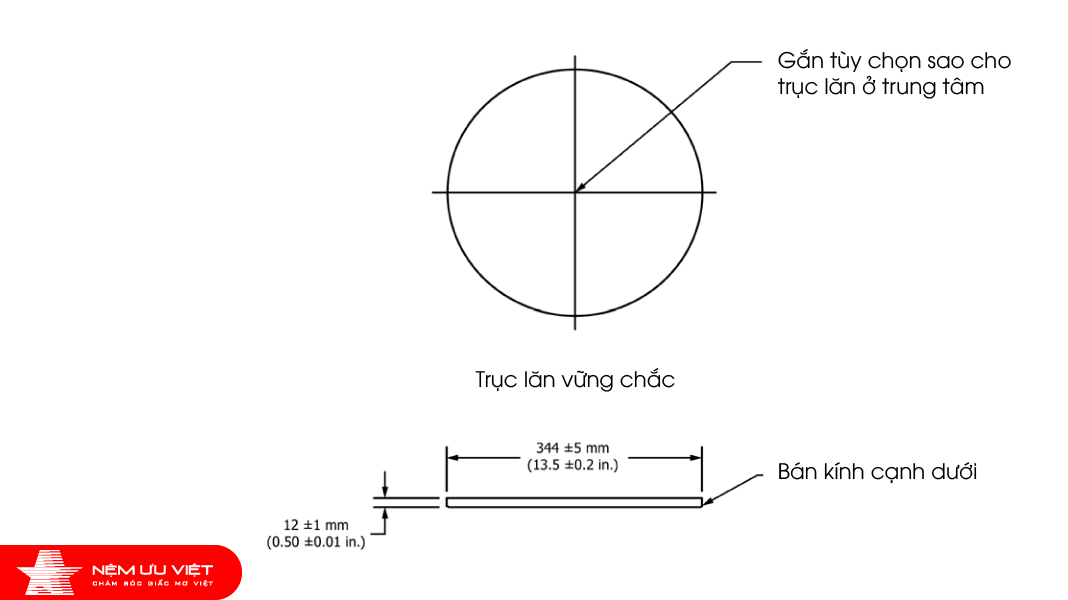

• Bộ máy trục lăn phải là một đĩa cứng tròn có đường kính 344 ± 5 ​​mm được kết nối với cơ cấu tải với kết nối linh hoạt.
• Cơ chế tải - Một thiết bị có khả năng cung cấp tải từ 1355N trở lên với độ chính xác là ± 1%.
• Thiết bị làm lệch hướng - để sử dụng trong việc xác định độ lệch, đó là thước đo hoặc thiết bị điện tử chính xác đến 1mm với hành trình tối thiểu 203,2mm.

 Quy trình kiểm tra:

• Đặt mẫu trực tiếp lên một bề mặt phẳng​Chạy thử nghiệm ở chiều rộng
• ½ chiều dài cho mẫu vua và nữ hoàng và ½ chiều rộng
• ½ chiều dài cho mẫu đầy đủ và sinh đôi Preflex khu vực cần kiểm tra bằng cách hạ thấp hai lần trục lăn với tốc độ 250mm/ phút xuống mức tải 788 ± 5 N. Cho phép mẫu nghỉ 6 ± 1 phút sau preflex Tải trước bản smaple lên 4.4N. Tại mỗi vị trí thử nghiệm khi trục lăn được đẩy xuống thiết bị, ghi lại lực được làm tròn đến 2N gần nhất với các khoảng cách 12,5mm với sai số cho phép là 1mm cho đến khi đạt được tải 778N
• Điểm tham chiếu bằng không và chiều cao của mẫu phải được xác định bằng cách sử dụng lực tiếp xúc chung là 4,4 N Tốc độ thử nghiệm là 50 ± 5 mm / phút
• Các kết quả: Xác định nệm hoặc bộ nệm, hoặc cả hai, đánh giá độ cứng bằng cách chia tải thử nghiệm 778N cho độ võng cần thiết để đạt được tải đó. Giá trị độ cứng thông qua tải thử 778N

Kiểm tra độ bền

♦ Nệm lò xo túi:

• Vật mẫu: Nệm lò xo túi hoặc lò xo hộp, hoặc cả hai.
• Khi kiểm tra thành phần nệm, trẻ sơ sinh, một nền tảng bọc tiêu chuẩn sẽ được sử dụng để so sánh. Ngược lại, khi kiểm tra một đơn vị nền tảng, nệm lò xo bên trong tiêu chuẩn sẽ được sử dụng. Một dây lò xo 312, 13-mét, đường kính 2,34 mm, dây lò xo thép cường lực, 5 vòng, sẽ là đơn vị thử nghiệm tiêu chuẩn và một đơn vị lò xo dây thép cường độ 81 cuộn, 10-mét, 3,4mm, lò xo sẽ được xây dựng nền tảng tiêu chuẩn.
• Lớp bọc thử nghiệm cho nệm lò xo tiêu chuẩn sẽ là lớp cách nhiệt chính bằng sợi tổng hợp 52,4 ± 4g/ m2 được đặt bên cạnh đối tượng trên cả bề mặt phẳng. Một lớp đệm bọt polyurethane dày 19 mm nặng 110 đến 155 N phải được đặt trên đỉnh của lớp cách điện chính ở mỗi bên. Một bánh kẹp lắp ráp chăn sẽ được xây dựng bao gồm một lớp trên cùng của vải damask 100 đầu. Lớp giữa dày 13 mm, mật độ 17,5 ± 1,5 kg/ m3, bọt polyurethane 110 đến 155N và lớp dưới cùng là lớp lót chăn 34 ± 17 g/m2.
• Việc lắp ráp này sẽ được đơn vị hóa bằng cách may tự động và sau đó đặt trên lớp đệm bọt ở cả hai bên và gắn vào nệm đối tượng, sử dụng các kỹ thuật thường được ngành chăn ga gối đệm chấp nhận.
• Tổ hợp móng tiêu chuẩn phải được bọc bằng chất cách điện sơ cấp sợi tổng hợp 52,4 ± 4,0 g/ m2 bên cạnh hộp đựng đối tượng. Vải của các loại thương mại được chấp nhận sẽ được đặt trực tiếp trên tấm lót và gắn vào lò xo và lắp ráp gỗ bằng các kỹ thuật thường được chấp nhận bởi ngành công nghiệp giường.
• Đối với phân tích so sánh trực tiếp của thử nghiệm thành phần, các cấu trúc nệm và nền tảng có thể được thay đổi. Tất cả các sản phẩm được so sánh phải được kết hợp với một công trình giống như nệm hoặc nền tảng.
• Phân tích các bộ nệm khác nhau có thể được so sánh khi tiến hành quy trình độ bền.

♦ Nệm lò xo túi hoặc nệm lò xo hộp hoặc bộ nệm:

• Vật mẫu: bất kỳ nệm thành phẩm hoặc bộ nệm

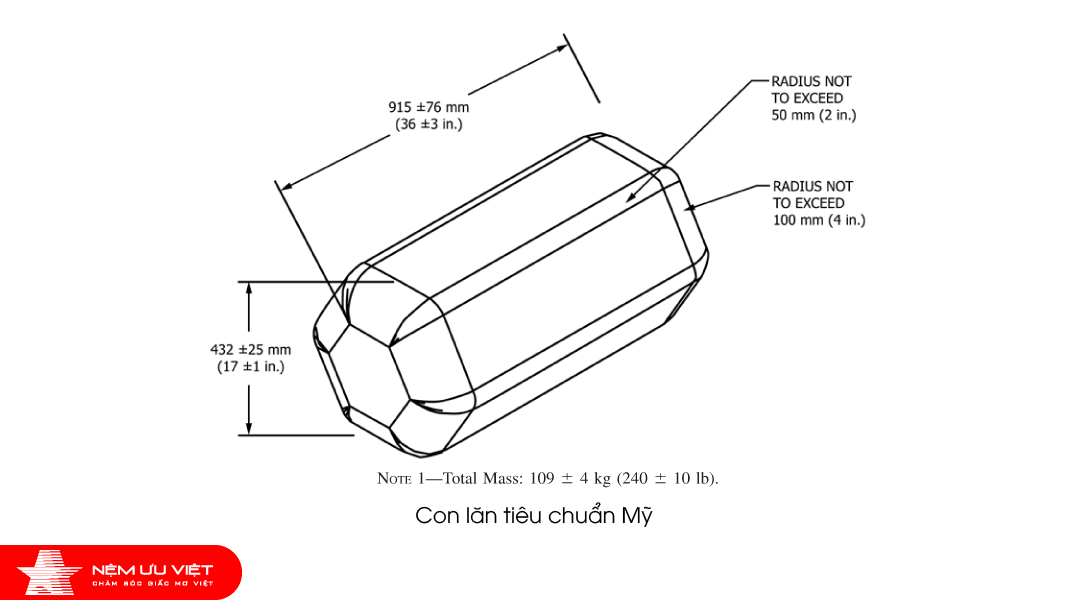

• Bộ máy:

1. Hình dạng của con lăn: sáu mặt
2. Chiều dài, 915 ± 75 mm
3. Trọng lượng 109 ± 4,5 kg.
4. Đường kính của con lăn 432 ± 25 mm
5. Tất cả các bán kính có cạnh sắc, không vượt quá 50 mm trên mặt của con lăn
6. Tốc độ hoạt động không vượt quá 20 chu kỳ / phút
7. Con lăn phải nổi tự do theo hướng thẳng đứng của cánh tay

• Các lực lái phải hành động theo chiều ngang không quá (-0⁰, +2^o) - thủ tục kiểm tra - xác định mức độ cứng và chiều cao của mẫu thử.
• Kiểm tra độ bền phải được thực hiện ở giữa nệm trên bề mặt nệm từ bên này sang bên kia
• Một thiết bị giữ có thể được sử dụng bên ngoài đường lăn để giữ cho nệm không di chuyển
• Hành trình tối đa của con lăn phải là chiều rộng của nệm, trừ đi chiều rộng của một mặt phẳng của con lăn
• Hành trình tối thiểu phải không nhỏ hơn 70% chiều rộng của nệm, hoặc 965 mm tùy theo kích thước nhỏ hơn
• Vị trí bắt đầu của con lăn được đo từ đường trung tâm của con lăn, phải bằng một nửa chiều rộng của con lăn từ mặt nệm, với mặt phẳng của con lăn nằm trên bề mặt nệm
• Đột quỵ được xác định bởi một lần đi qua khu vực thử nghiệm và một chu kỳ được xác định bởi hai đột quỵ hoặc hai lần vượt qua.
• Nệm phải giữ nguyên vị trí trong toàn bộ thử nghiệm. Nếu thử nghiệm bị gián đoạn trong khoảng thời gian lớn hơn 30 phút, con lăn sẽ được nâng lên khỏi bộ và trở về vị trí bắt đầu ban đầu để thử nghiệm tiếp tục
• Thử nghiệm sẽ được tiếp tục trong tổng số 100000 chu kỳ
• Cho phép lấy mẫu trong 60 ± 5 phút
• Xác định mức độ vững chắc cuối cùng và chiều cao của mẫu thử
• Báo cáo các thông tin sau - bất kỳ giảm / tăng chiều cao - bất kỳ thay đổi trong đánh giá độ cứng - bất kỳ thiệt hại hoặc quan sát cấu trúc

    Kiểm tra tác động

• Vật mẫu: bộ máy

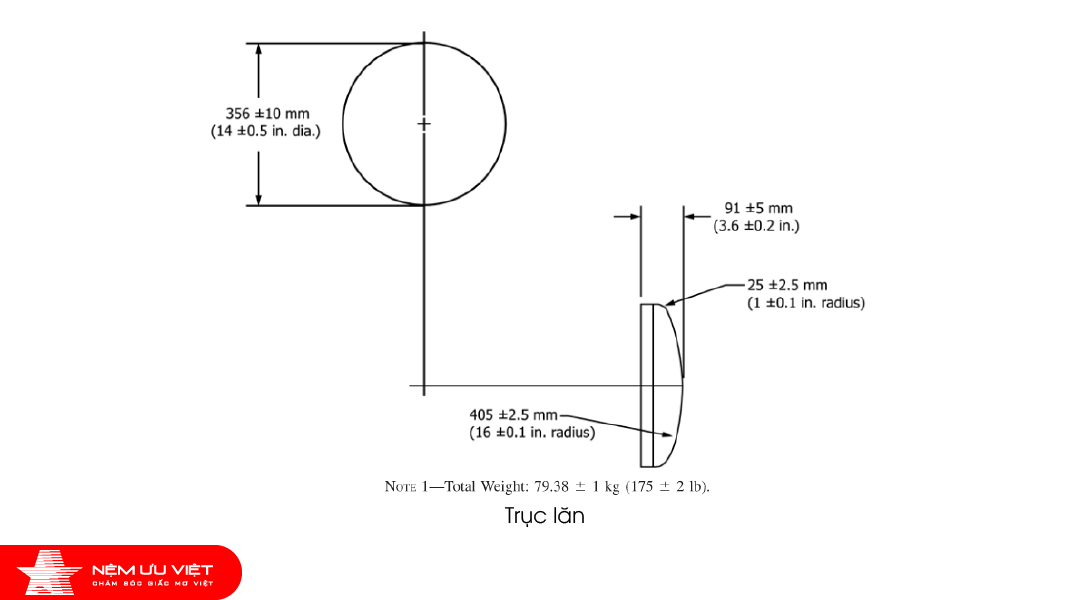

• Đĩa có đường kính trục A356 ± 10 mm (14,0 ± 0,5 in) như trong hình.4 với tổng khối lượng 79,5 ± 1,0kg .

    Quy trình kiểm tra:

• Đặt mẫu thử trực tiếp lên bề mặt phẳng, cứng.
• Chọn vị trí thả để so sánh hiệu suất tại các vị trí khác nhau.
• Đo chiều cao ban đầu của mẫu thử tại vị trí 1 đến 5. Chiều cao phải được đo từ đỉnh mẫu thử đến đáy của nhịp hỗ trợ. Mọi thay đổi về chiều cao sẽ được ghi lại dưới dạng vĩnh viễn hoặc biến dạng.
• Chiều cao thả được đo trên bề mặt nệm tại vị trí được thử nghiệm.
• Đối với thử nghiệm so sánh, chiều cao thả phải không đổi đối với từng bộ mẫu được thử nghiệm.
• Thả trục lăn từ độ cao 25mm lên trên bề mặt nệm ở mỗi năm vị trí.
• Đo chiều cao của mẫu vật tại năm vị trí.
• Lặp lại thả trục lăn từ độ cao 25mm, đo chiều cao của mẫu vật tại năm vị trí với bước tăng 25mm cho đến khi có biến dạng vĩnh viễn 19mm hoặc hỏng cấu trúc.
• Ghi lại sau mỗi loạt tác động các thông tin sau.
• Biến dạng vĩnh viễn của các yếu tố hỗ trợ.
